一、简述

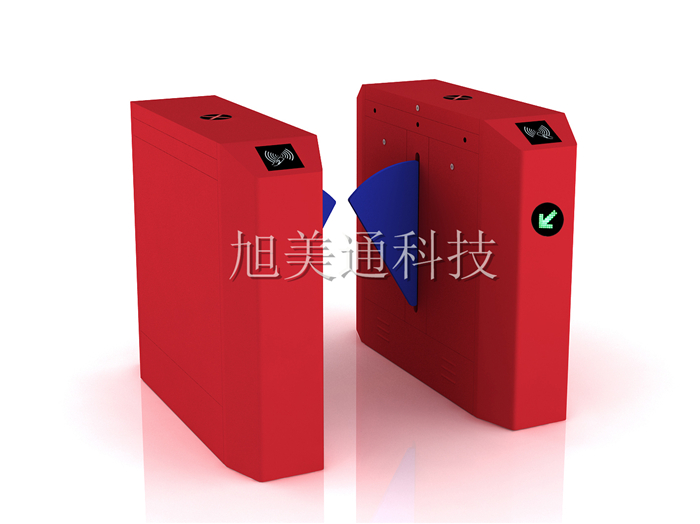

桥式圆八角烤漆翼闸是我公司针对中高端客户需求设计的一款翼闸外型，其机箱外形豪华美观。标配新款翼闸机芯，同时配合多对红外信号，可严谨控制行人出入，刷卡成功后，摆翼回缩，通道成无障碍状态，行人依次通过红外后，闸机自动控制关闸。标准翼闸机芯把独特的机械传动、微处理器控制及各种读写技术有机地融为一体，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理，解决行人出入口通道所有的控制问题，被广泛用于工厂，小区，会展中心，体育场馆，旅游景区等场所。

二、特点
1. 圆弧形不锈钢箱体，外型大气，美观，坚固耐用；
2. 具有个性化的安装介面（方便集成磁卡、条码卡、ID卡、IC卡等读写设备）；
3. 运行平稳，缓冲柔和，噪音小，无机械冲击；
4. 具有明确的通行指示功能，提示通行状态（可通行“→”，禁止通行“×”）。
5. 标配红外检测接口，方便实现检测复位或反向及闯关报警（蜂鸣器报警），防尾随功能；
6. 具有红外及机械双重防夹功能，可以有交杜绝非法闯关出现的夹人现象；
7. 具有故障自检及报警提示功能，方便用户的维护使用；
8. 可编和闸机控制，具有多种工作模式可供选择，可设置单向或双向控制（由用户通过控制板按钮进行设置）；
9. 具有断电自动开闸放行，通电自动关闭功能，符合消防安全要求；
10. 具有远距离控制开部、关闸功能，以满足用户的特殊需求及消防安全要求；
11. 具有统一、标准的对外电气接口，可与各种读写设备自由对接，便于系统集成，并可通过管理计算机实现远程控制与管理；
12. 具有自动复位功能。读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者本次通行权限，且限制的通行时间可由管理人员自行设定；
三、组成
1. 标准翼闸机机芯（I单机芯/II双机芯）
2. 闸机外壳（ 304#不锈钢）
3. 新款翼闸机主控制板
4. 闸机电源（DC24V/5A）
5. 后备蓄电池（断电开闸）
6. 闸机通行指示灯（面盖标配一个）
7. 闸机通道状态指示灯（单机标配两个）
8. 红外对射（标配3对）
四、技术参数

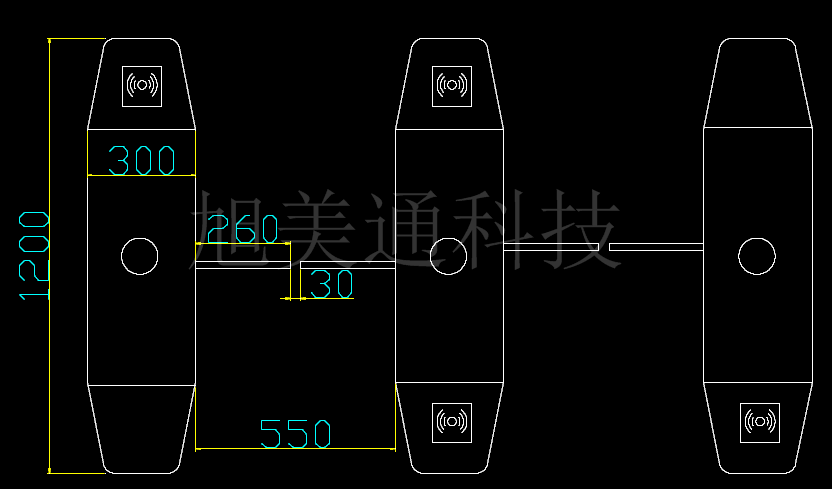

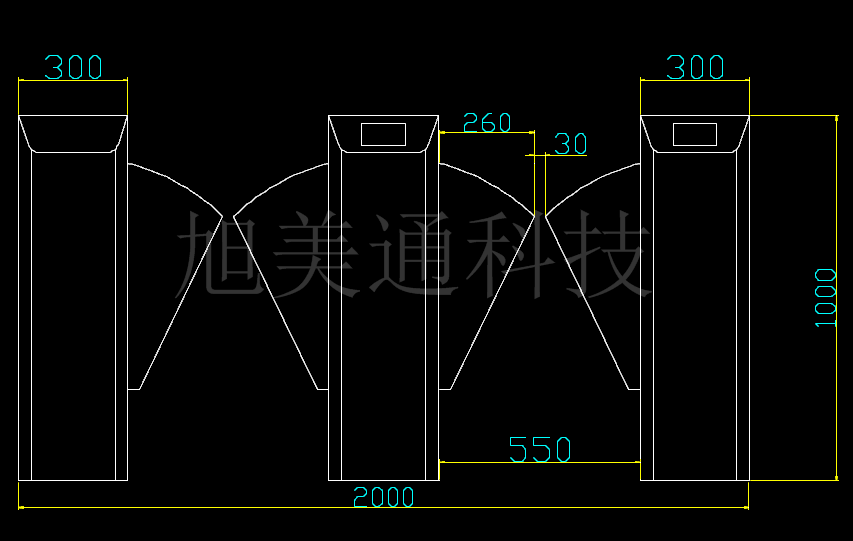

1. 外型尺寸：1200mm(L)×300mm(W)×1000mm（Ｈ）
2. 结 构：不锈钢外壳烤漆
3. 重 量：80Kg
4. 摆 翼：20-50mm(L),无色透明或蓝色雅克力材料、发泡软翼材料（可选）
5. 摆翼最大承受力：60Kg
8. 翼闸工作电源：AC220V±10％
9. 驱动电机： 直流无刷电机 100W/24V
10. 电机转速： 1600转/分
11. 通行速度：35人/分钟（常开），25-30人/分钟（常闭）
12. 翼门开、关时间：0.8秒（可调）
13. 上电后进入通行状态所需时间： 3秒
14. 出现故障后的自动复位时间：10秒
15. 工作环境：室内、室外
16. 温度：-30℃~60℃
17. 湿度：5％~90％
18. 机械寿命：500万次以上
19. 使用寿命：10年
20. 保护等级：IP45

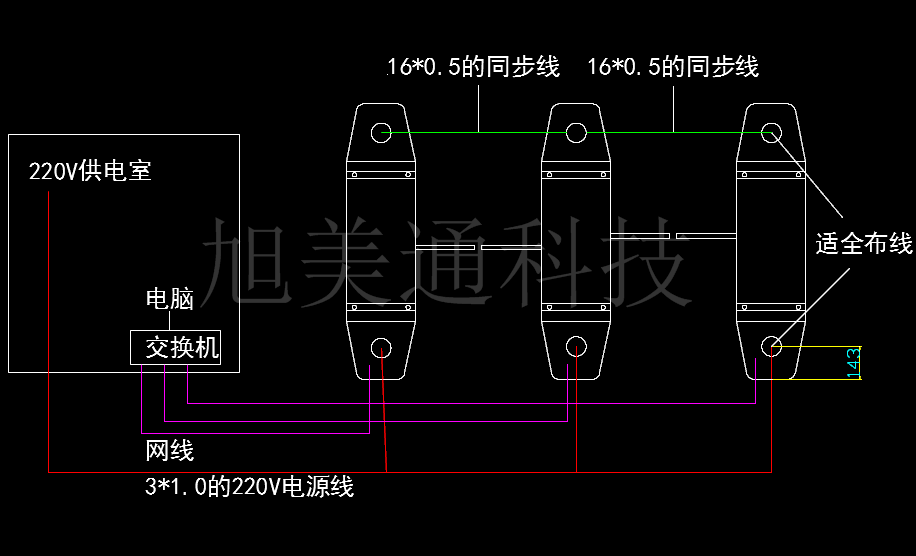

五、控制接口
1. 二路+12V电平信号或脉宽＞100ms的DC12V 脉冲信号输入控制出入；
2. 一路继电器输入远程控制闸机开闸；
3. 二路高低电平闸机计数信号输出。
4. 通信接口： RS485电器标准（通信距离：≤1200米）
