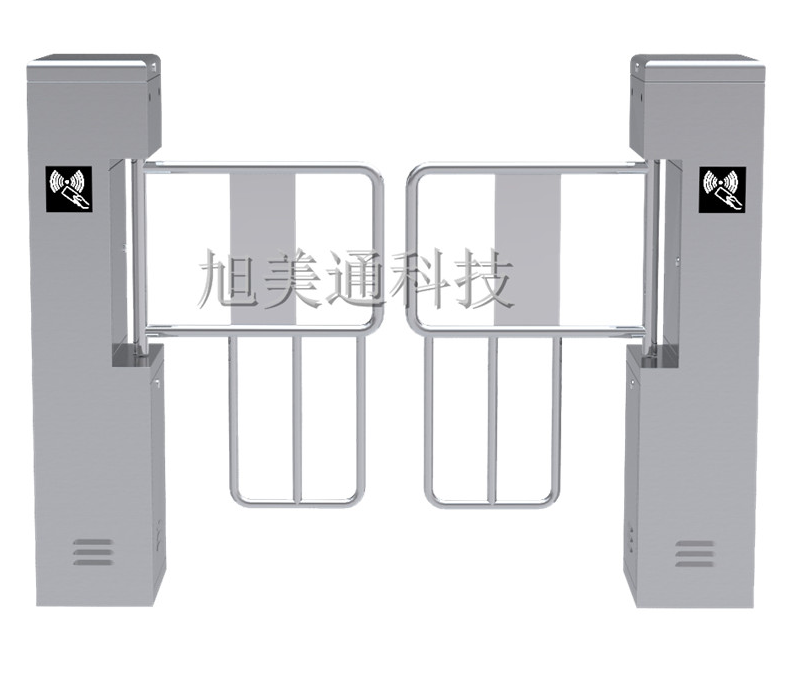

XMT025 加高立式摆闸

产品资料：

1、加高摆闸设备简介
加高摆闸一款针对人员通道进行智能管理的高档科技产品，该产品采用电路控制系统以及人性化科学的机械传动设计。该产品性能稳定、功能齐全、设计人性化、档次高，主要用于地铁、码头、会所、智能大厦、别墅小区、宾馆大堂等高档且人流量集中的场所。
该设备兼容各种门禁识别系统设备，感应卡门禁、生物识别门禁、静电测试门禁等通过与摆闸的简单对接，即可实现智能化通道控制与管理。


款式分类：斜角、直角、八角、加高等

2、加高摆闸主要功能及特点
2.1标准产品功能特点：
★可与多种读卡设备相挂接，接收继电器开关信号工作。
★可外接开关按钮，实现单向或双向控制通行。
★具有自动复位功能，当摆臂打开后，在一定的延时后自动闭合（延时分1-60秒可调）。
★机械防夹：主要是依靠闸机的本身机械的合理设计实现机械防夹，当人体或物体阻碍摆臂运行时，系统会自动检测并停止运行，摆臂摆动的力度小，不会伤人或物。
★具有读卡带记忆和不带记忆功能，（带记忆是指刷三次卡过三个人才关门，不带记记为刷三次卡也只算一次，过一人就关门）且用户可根据自己的需要通过主板键盘进行设定。
★具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，也可单向或双向红外感应通行,行人通行后红外感应关闸,且闸机工作模式可通过主板菜单进行设定。
★人性化的自我保护：
A、当人体或物体阻碍摆臂运行时，系统连续检测1-5次，每次5秒，如还未解除阻碍时，系统自动停止在常闭状态，此时部分器件处于休眠状态，有效避免烧坏原器件。在设定的时间内，系统又自动恢复正常。
B、当系统不能正常检测复位信号时（即摆臂打机箱），系统自动检测1-5次，每次5秒，如一直不能检测到复位信号，此时摆臂自动回到正常锁死状态。（此项保护功能说明：即使复位光偶损坏，系统仍可坚持使用，绝对不会出现烧坏电路或电机的现象。）
★开关速度可调：通过主板菜单根据要求自由调节开关闸速度。
★常开、常闭可调：可通过外接按钮轻松实现常开、常闭模式的切换。
★断电常开，断电后系统自动让摆臂处于开启状态，摆臂开启方向可调。
★人性化的通行指示：平时红色禁行的标志，当有人合法通行时绿箭头流动，通行完毕自动变回禁行的标志。
★摆臂同步可调（针对双摆情况）。
★声、光报警功能，含非法闯入报警，自动复位功能。

2.2可扩展功能：
1），防夹报警、红外防夹、逻辑判断等，
2）计数功能；
3）摆臂加长或缩短及材质选择。
4）语音提示（欢迎光临、一路顺风、请刷卡等）。


3、加高摆闸主要结构和配置（按单台计）
不锈钢机箱1个、摆臂1根、主控制板1块、光偶3块、变压器1个、电机1个、机芯及传动部分1套。

4、加高摆闸标准技术参数
★机箱尺寸： 380长*280宽*1300高（MM）
★摆臂长： 300-750mm(标准)，可适当加长或缩短
★重量： 约45Kg
★摆臂传动角度：180度
★机箱材料及制作工艺： 国标304号不锈钢板材，裁剪、切割、折弯、焊接、打磨、抛光等
★接入电压： AC220±10% V,50HZ
★驱动电机： 直流电机 50W/24V
★电机转速： 1600转/分
★LED指示灯： 1-2个
★通行速度： 40人/分钟（常开），25-30人/分钟（常闭）
★闸门开、关时间： 1-2秒
★上电后进入通行状态所需时间： 3秒
★出现故障后的自动复位时间：10秒
★工作环境：室内、室外（建议搭雨棚）
★适应温度：温度：-40℃—— 80℃
★适应湿度：湿度：5％—— 90％
