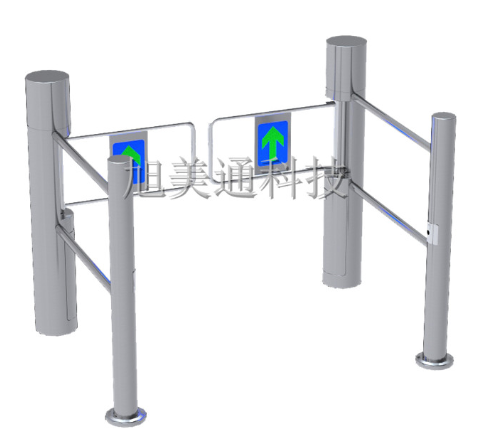

XMT102 单边感应圆柱摆闸

摆闸简介
智能摆闸将机械、电子、微处理器控制及各种读写技术有机地融为一体,对外采用标准的电气接口，能方便对磁卡、条码卡、ID卡和IC卡等读写设备进行系统集成。为出入人员提供文明、有序的通行方式，同时又杜绝了非法人员进出；本系统还专门设计了满足消防要求的功能，以便在紧急情况下，通道畅通，保证人员顺利疏散。
1.产品介绍
◇ 结构：框架结构/标准不锈钢外壳
◇ 柱体外形尺寸：￠168×高1050（mm）
◇ 护栏尺寸：护栏小立柱 ￠102*970（直径*高）(护栏两端立柱上开读卡窗与不开读卡窗可选)
护栏小横柱 ￠32*700（直径*长）
◇ 重量：60KG/对
◇ 闸杆长：标准600(mm) （可定作，最长不超过800mm,）
◇ 闸杆转向：单向、双向（可选）
◇ 工作环境：室内、室外(最好架雨篷)
2．功能特点
1）具有故障自检和报警提示功能，方便用户维护及使用；
2) 具有断电自动打开,来电自检并自动恢复在加锁状态
3) 具有多种工作模式可供选择，即可双向读卡，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行，且闸机工作模式可通过主板菜单进行设定。
4) 当行人读有效卡通行后,红外检测到行人通行完毕自动关闸或行人通行后延时关闸,延时1-60秒可通过主板菜单自行设定.
5）具有自动复位功能。当读有效卡后，通行者在规定的时间内未通行时，系统将自动取消通行者的本次通行权限，且限制的通行时间可由管理人员自行设定。
6) 具有485远距离控制开闸与关闸功能，以满足用户的特殊需求及消防安全要求。
7）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；
8）机械防夹功能，在摆臂复位的过程中遇阻时，自动反弹或在规定的时间内电机自动停止工作，且力度很小，同时发出报警信号；
9）具有统一、标准的对外电气接口，可与各种读写设备相挂接，便于系统集成，并可通过管理计算机实现远程控制与管理。
10) 可自动对通行方向的通行人数进行统计，并以直观的LED（选装）方式呈现给管理者，使管理者对某方向的通行人数了如指掌。
11) 具有明确的通行方向指示功能，以直观的LED通行者指示可以通行还是禁止通行。
12) 具有读卡带记忆和不带记忆功能，且用户可根据自己的需要通过主板键盘进行设定。
13) 通过软件设定，可限制场所内部的人员总数，以满足一些特殊场合的特殊需求。
14）整个系统运行平稳、噪音小；

3．技术参数
1）、工作电压： AC220±10%V,50HZ
2)、 电机功率：直流电机 100W/24V
3）、工作环境温度： -15OC - 70 OC
4）、相对湿度：相对湿度≤90%，不凝露
5）、输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号,驱动电流＞10mA
6） 、通信接口：RS485电器标准,
7） 、最大通道宽：1200mm
8）、闸门开、关时间:2.5秒
4． 适用范围：
适用于单向或双向控制人流的进出口通道。
◇车站、码头、旅游景点进出口通道
◇会展、游泳馆等验票通道
◇小区、工厂、企事业单位进出口考勤、门禁、消费管理
◇特殊通道控制
◇适用于自行车、摩托车、残疾人通道
