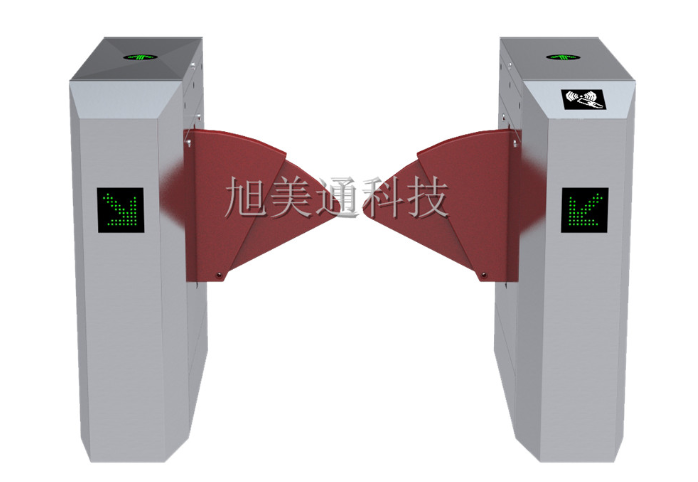

XMT036 桥式八角翼中翼

一、简述
桥式八角翼中翼是我公司针对中高端客户需求设计的一款翼闸外型，其机箱外形豪华美观。定制翼中翼机芯，同时配合多对红外信号，可严谨控制行人出入，刷卡成功后，摆翼回缩，通道成无障碍状态，行人依次通过红外后，闸机自动控制关闸。标准翼闸机芯把独特的机械传动、微处理器控制及各种读写技术有机地融为一体，通过配置不同的读写设备，即可完成对通道通行的智能化控制与管理，解决行人出入口通道所有的控制问题。
适用范围：
◎ 车站、、码头、旅游景点进出口通道管理
◎ 会展、游泳馆等验票通道管理
◎ 企事业单位进出口考勤、门禁、消费管理
◎ 特殊通道控制
l 尺 寸： 1200×300×1000MM
l? 材 质： 304不锈钢
l? 通 道宽： 小于900MM
l? 通行方式: 单向/双向
l? 读写方式:IC卡/ID卡/磁卡/条码仪等
功能特点
◇ 具有故障自检和报警提示功能，方便用户维护及使用；
◇ 通过主控板上的内置小按盘，可编程设备的运行状态；
◇ 机械结翼闸系列 -功能及技术参数
构、感应防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在 默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；
◇ 声、光报警功能：含非法闯入、尾随报警；
◇ 防冲功能，在没有接收到开闸信号时，翼门自动锁死；
◇ 伸缩臂同步功能；
◇ 具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后5秒自动复位；
◇ 断电后通道自动打开，上电自动闭合；
◇ 可与多种读卡设备相挂接。
◇ 可直接通过管理计算机实现远程控制与管理；
备注：可扩展功能：1、计数功能；2、机箱加长，伸缩臂材料选择。
技术参数
◇ 重量： 140Kg
◇ 电源电压： AC220±10% V,50HZ
◇ 驱动电机： 直流有刷电机（24V）
◇ 输入接口： 继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA
◇ 正常使用寿命：300万次
◇ 通信接口： RS485标准
◇ LED指示灯：2个
◇ 读卡窗： 2个
◇ 通行速度：30-40人/分钟
◇ 闸门开、关时间： 1秒
◇ 上电后进入通行状态所需时间： 3秒
◇ 出现故障后的自动复位时间：10秒
◇ 工作环境：室内、室外（阴棚）温度：-10℃—— 50℃相对湿度：≤90%，不凝露
