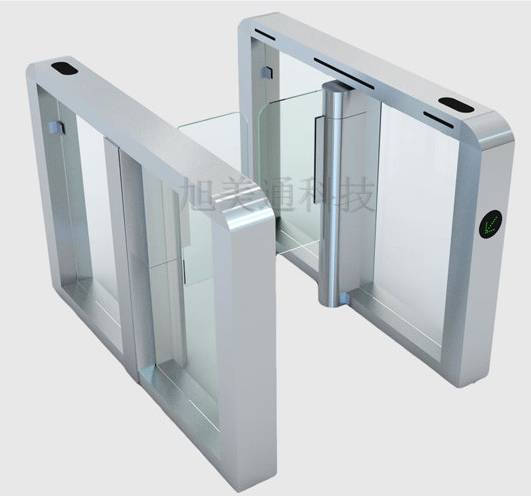

XMT0292 圆弧速通门

电机转动及闸门定位由高精度的光电元件检测，高端的32位微处理器为核心的电气控制系统，使电机转动更平稳，整体运行及控制性能更可靠。
速通门开关门动作反应迅速，单次开门或关门速度可达到0.5s~1s内，有效提高了通行速度。通行速度还可根据需要在线设置，可适当调快或调慢。
通道内的人或障碍物通过先进的隐蔽式光栅检测通道内的状态，刷卡有效后速通门自动开门，人通过通道以后立即自动关门，防止后面的人员尾随。
防夹功能，一是摆门在关门区域范围检测有人或物体挡住时，摆门不会关闭, 直到人离开才开始关门动作；二是如果摆门在关闭过程中有人尾随或强制冲卡被夹住,摆门会立即强制弹开，防止夹伤人员。
防止反向非法通行，刷卡有效摆门开门后，如有人反向通行，摆门会立即报警并自动关闭。 速通门具备一定的过流保护等功能，减少硬件设备及机芯受到损坏。 故障报警提示，速通门处于正常状态时通行状态灯为绿色，当有故障发生时通行状态灯转为红色，提示相关人员及时进行检测与维护。
闸机组成：
机芯、箱体、闸机控制板、电源、光电板
结 构：
框架结构/不锈钢
箱体材质：
国标304不锈钢/2.0MM厚
门体材质：
亚克力8-12MM
工艺标准：
激光切割工艺，外观靓丽
闸机转向：
单向/双向
功 耗：
静态：单机30W 动态：单机160W
工作环境：
室内
机芯驱动方式：
直流减速电机
电机：
有刷电机/伺服电机（可选）
通道宽度：
500mm~550mm
电源电压：
AC220V±10% 50HZ
接口参数：
2路进/出通行计数继电器输出信号300ms，对地开关信号。
1路进/出异常报警信号，电压范围12V/500mA 。
1路232通讯
触发信号输入：
300ms~500ms 的无源触点信号
通行速度：
≤30人/分钟(常闭状态) ≤65人/分钟(快速通行模式)
开关门速度
约0.6S
自检时间：
≦10秒
闸机开门角度：
90±5°
寿 命：
连续转动500万次以上
操作温度范围：
-10°C ~60°C
贮藏温度范围：
-20 °C ~60°C
相对湿度：
5%~90%RH (无结露)
噪 声：
≤55dB
防护等级：
IP41
外形尺寸：
1200×160×1000mm（长×宽×高）
闸机净重：
左右机70kg/台（不含控制部分） 中间机100kg/台（不含控制部分
 采用工业级32位ARM芯片，行业领先，反映速度快，处理能力大幅提升。
 采用电磁离合装置。
 通过角度编码器进行角度检测及控制，大大提高摆动角度的准确性。
 刷卡后，摆臂打开，提示行人通过，人通过后，摆臂自动关闭。
 摆臂未打开的情况下，如果强行闯入，摆臂转动一定的角度缓冲后，立即锁止；彻底避免传统摆闸所出现的摆臂断裂、机芯损害的问题。
 防反转，刷卡后，只允许行人朝一个方向行进；如果反方向通过，会发出报警，某些情况下摆臂迅速关闭。
 速度可根据不同场所的要求进行调节，内设调节用拨码开关。
 获得过闸权限后，在设定的时间内没有过闸，自动取消本次权限，恢复到初始状态。
 采用数对红外进行检测，判断各种行进状态。
 断电后摆臂自动打开，呈无阻力状态。
