一、简述

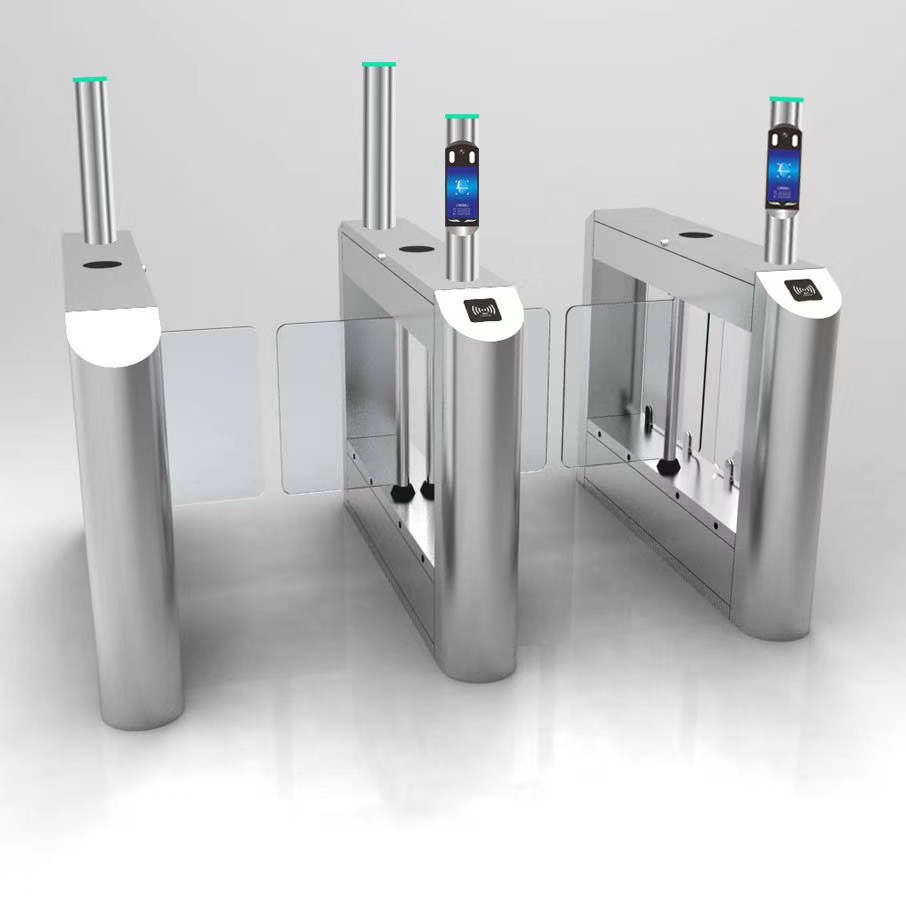

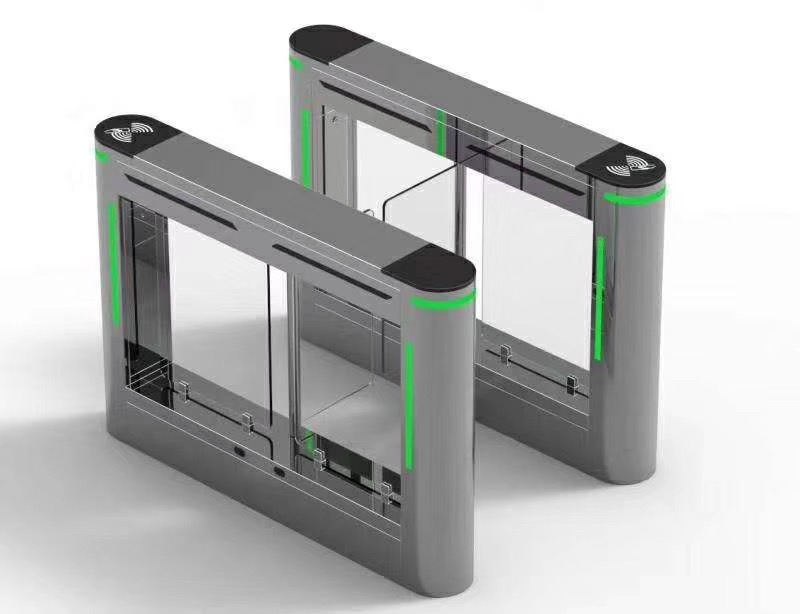

速通摆闸是我公司自行设计的一款摆闸外型，其机箱可加长到1400，整体外型更美观，机箱内部空间更大，方便集成控制系统。标配新款摆闸机芯的一款智能通道闸机设备。该摆闸配合红外信号，可严谨控制行人出入，同时把独特的机械传动、微处理器控制及各种读写技术有机地融为一体，可完成对通道通行的智能化控制与管理，解决行人出入口通道所有的控制问题，被广泛用于工厂，小区，会展中心，体育场馆，旅游景区等场所。
二、特点
1. 不锈钢箱体，外型新颖美观，坚固耐用；
2. 具有个性化的安装介面（方便集成磁卡、条码卡、ID卡、IC卡等读写设备）；
3. 运行平稳，缓冲柔和，噪音小，无机械冲击；
4. 具有明确的通行指示功能，提示通行状态（可通行“→”，禁止通行“×”）。
5. 标配红外检测接口，方便实现检测复位或闯关报警功能；
6. 具有故障自检及报警提示功能，方便用户的维护使用；
7. 可编和闸机控制，具有多种工作模式可供选择，可设置单向或双向控制（由用户通过控制板按钮进行设置）；
8. 具有断电自动开闸放行，通电自动关闭功能，符合消防安全要求；
9. 具有远距离控制开部、关闸功能，以满足用户的特殊需求及消防安全要求；
10. 具有统一、标准的对外电气接口，可与各种读写设备自由对接，便于系统集成，并可通过管理计算机实现远程控制与管理；
11. 具有自动复位功能。读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者本次通行权限，且限制的通行时间可由管理人员自行设定；

三、组成
1. 桥式摆闸机芯（I单机芯/II双机芯）
2. 闸机外壳（304#不锈钢）
3. 新款摆闸机主控制板
4. 闸机电源（DC24V/3A）
5. 后备蓄电池（断电开闸）
6. 闸机通行指示灯（标配）
7. 闸机通道状态指示灯（标配）
8. 红外对射（标配2对）
.四、技术参数
1. 外型尺寸：1400mm(L)×200mm(W)×1000mm（Ｈ）
2. 结构：304号不锈钢外壳
3. 重量：80Kg
4. 摆臂长：<=500mm(标准为50CM单边)
5. 摆臂最大承受力：60Kg
6. 摆臂传动角度：180度
7. 摆动方向：单向、双向
8. 摆闸工作电源：AC220V±10％
9. 驱动电机： 直流有刷电机 100W/24V
10. 电机转速： 1600转/分
11. 通行速度：30人/分钟（常开），25-30人/分钟（常闭）
12. 闸门开、关时间： 1-2秒
13. 上电后进入通行状态所需时间： 3秒
14. 出现故障后的自动复位时间：10秒
15. 工作环境：室内、室外
16. 温度：-30℃~60℃
17. 湿度：5％~90％
18. 机械寿命：500万次以上
19. 使用寿命：10年
20. 保护等级：IP45

五、控制接口
1. 二路+12V电平信号或脉宽＞100ms的DC12V 脉冲信号输入控制出入；
2. 一路继电器输入远程控制闸机落杆；
3. 二路高低电平闸机计数信号输出。
4. 通信接口： RS485电器标准（通信距离：≤1200米）

全铝单目活体人脸识别终端说明

应用场景

适用于办公区域、酒店、通道闸机、写字楼、学校、商场、商店、社区、公共服务及管理项目等需要用到人脸门禁的场所。

产品特性

1. 宽动态单目活体防伪，彻底解决各类照片在各种载体上的欺骗；
2. LED补光；
3. 支持串口、韦根26、34输出，输出内容支持配置；
4. 采用基于视频流的动态人脸检测、跟踪识别算法；
5. 支持设备本地存储万人库，（a）云平台设备支持同时储存5万张人脸照片（小于400KB）、100万条识别记录（0.45KB）、2万张现场抓拍照片（b）局域网设备支持同时存储2万张人脸照片（照片按100KB计算）、100万条识别记录（含最近1万张现场抓拍照片）；
6. 算法品牌：旷世
7. 1：N人脸识别，人脸库支持10000张人脸，top1命中率99.99%；
8. 1：1人证比对准确率99%以上；
9. 识别速度快，（a）人脸跟踪与检测耗时20ms左右（b）人脸特征提取耗时200ms左右（c）活体检测人脸比对耗时0.2ms，（d）特征比对耗时0.5ms（10000人库，多次识别取平均值）；
10. 支持陌生人检测，陌生人等级可配置；
11. 支持人脸识别或陌生人检测时的现场照片保存；
12. 支持公网、局域网使用部署方式；
13. 支持HTTP方式接口对接；
14. 支持屏幕显示内容配置；
15. 支持识别距离配置。

产品规格表

人脸识别一体化终端
产品型号		待定
屏幕	尺寸	7英寸，全视角，170°IPS液晶屏
	分辨率	1080×600
	触摸类型	不支持触摸
摄像机	类型	USB
	分辨率	200W像素
	光圈	F1.8
	焦距	6.0mm
	白平衡	自动	自动
	宽动态	支持	支持
	垂直广角
	水平广角
核心参数	CPU	4核，1.8 GHz
	存储容量	内存2G，储存8G
配件	补光灯	LED补光灯
	读卡模块	IC读卡器
	网络模块	支持有线、无线（2.4GWi-Fi）、无线（4G网卡，USB外接）
接口	音频	1路音频输出（line out）
	视频	HDMI2.0 Type-A接口 1个 MIPI接口
	USB接口	USB2.0 接口 3个，OTG接口1个
	串行通讯接口	RS232串口，485
	继电器输出	2.5mm接线端子3P
	韦根接口	2.5mm接线端子2P，支持韦根26/34输入/输出
	复位接口	无
	有线网络接口	2.5mm接线端子4P
功能	人脸检测	同时支持检测跟踪5个人
	1：N人脸识别	Top1首位命中率99.99%
	1：1人证比对	99%以上
	陌生人检测	支持
	识别距离配置	支持
	UI界面配置	支持
	设备远程升级	支持
	部署方式	支持公网、局域网使用
常规参数	防护等级	IP42，一定的防尘防水功能
	电源	DC12V（±10%）
	工作温度	-10℃～60℃（可选配恒温器）
	工作湿度	10%～90 %
	功耗	10W MAX
	安装方式	立柱式安装
	设备尺寸	高度2330MM 直径115MM
	重量	≈5kg
